Расчет дна и задней стенки ДСП 18 мм , ДСП  16мм Тандембокс Антаро, Тандембокс плюс Блюм (TANDEMBOX antaro , plus Blum) Инструкция монтажа и установки

 1 Расчет дна и задней стенки ДСП 18 мм , ДСП  16мм Тандембоксов N (Tandembox N)

Для примера Тумба у нас длиной 600 мм.  и корпус ДСП 18 мм. Тогда LW = 600-36 =564 мм , Направляющие NL 500 мм

а) Расчет дна с ДСП 18 мм . Длина 564-75 = 489 мм , Глубина 500-6 = 494 мм ( Размер  А - 489 х 494 мм )

Паз  18 х 2 мм  по длине с низу. Вырез 18 х 6 мм

Расчет задней стенки ДСП 18мм . Длина 564-87 = 477 мм , Высота 51 мм ( Размер В - 477 х 51 мм )

б)  Расчет дна с ДСП 16 мм . Длина 564-75 = 489 мм , Глубина 500-24 = 476 мм ( Размер А - 489 х 476 мм )

Расчет задней стенки ДСП 18мм . Длина 564-87 = 477 мм , Высота 69 мм ( Размер В - 477  х 69 мм )

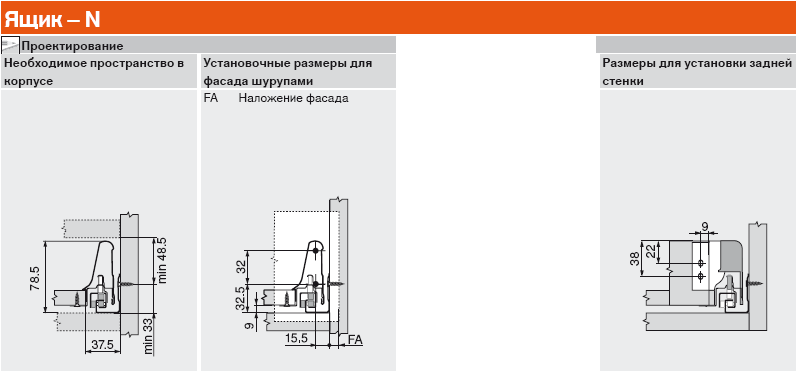

Установочные размеры для фасада . Размеры для установки задней стенки . Необходимое пространство в корпусе Тандембокс N (Tandembox N)

2 Расчет дна и задней стенки ДСП 18 мм , ДСП  16мм Тандембоксов М (Tandembox M)

Для примера Тумба у нас длиной 600 мм.  и корпус ДСП 18 мм. Тогда LW = 600-36 =564 мм , Направляющие NL 500 мм

а) Расчет дна с ДСП 18 мм . Длина 564-75 = 489 мм , Глубина 500-6 = 494 мм

Паз  18 х 2 мм  по длине с низу. Вырез 18 х 6 мм  ( Размер А - 489 х 494 мм )

Расчет задней стенки ДСП 18мм . Длина 564-87 = 477 мм , Высота 66 мм ( Размер В - 477 х 66 мм )

б)  Расчет дна с ДСП 16 мм . Длина 564-75 = 489 мм , Глубина 500-24 = 476 мм ( Размер А - 489 х 476 мм )

Расчет задней стенки ДСП 18мм . Длина 564-87 = 477 мм , Высота 84 мм ( Размер  В - 477  х 84 мм )

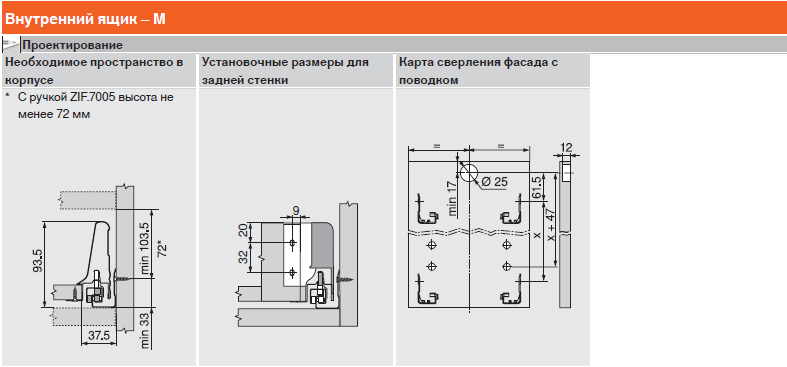

Установочные размеры для фасада . Размеры для установки задней стенки . Необходимое пространство в корпусе Тандембокс М (Tandembox M)

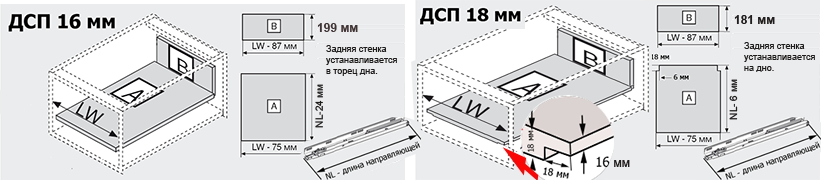

2 Расчет дна и задней стенки ДСП 18 мм , ДСП  16мм Тандембоксов D с 1 релингом (Tandembox D)

Для примера Тумба у нас длиной 600 мм.  и корпус ДСП 18 мм. Тогда LW = 600-36 =564 мм , Направляющие NL 500 мм

а) Расчет дна с ДСП 18 мм . Длина 564-75 = 489 мм , Глубина 500-6 = 494 мм

Паз  18 х 2 мм  по длине с низу. Вырез 18 х 6 мм ( Размер А - 489 х 494 мм )

Расчет задней стенки ДСП 18мм . Длина 564-87 = 477 мм , Высота 181 мм ( Размер  В - 477 х 181 мм )

б)  Расчет дна с ДСП 16 мм . Длина 564-75 = 489 мм , Глубина 500-24 = 476 мм ( Размер А - 489 х 476 мм )

Расчет задней стенки ДСП 18мм . Длина 564-87 = 477 мм , Высота 199 мм ( Размер В - 477  х 199 мм )

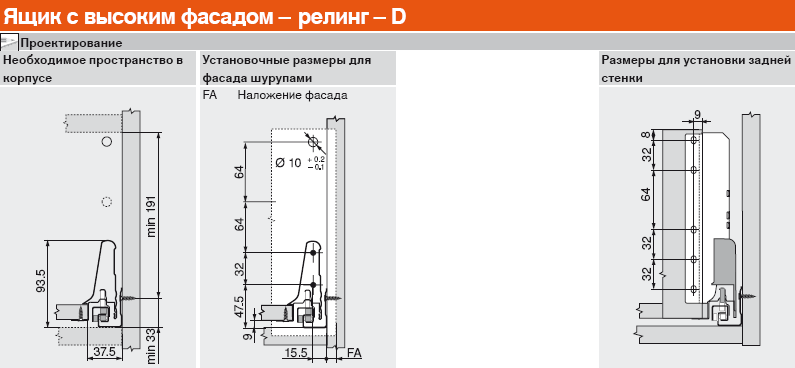

Установочные размеры для фасада . Размеры для установки задней стенки . Необходимое пространство в корпусе Тандембоксов D с 1 релингом (Tandembox D)

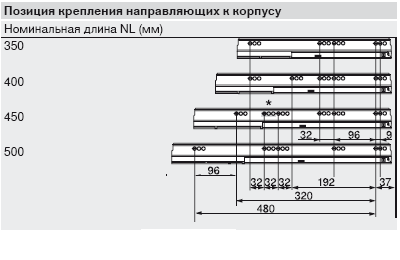

Расчет установки направляющих для Тандембокс N, M, D (Tandembox M, N, D)
