Описание монтажа и установки Aventos HL Blum. Как смонтировать в шкафчик Aventos HL .Инструкция, Размеры , присадка и остальные нюансы при монтаже Авентос. Видео инструкция по монтажу

Хорошо подходит для небольших цельных фаса-
дов
▬ Высота корпуса KH 300–580 мм
▬ Ширина корпуса KB до 1800 мм
▬ Мягкое и бесшумное закрывание благодаря
встроенному BLUMOTION
▬ Открывание и закрывание без усилий
▬ Гармоничный комфорт движения с остановкой в
любом положении
▬ Монтаж без инструмента
▬ Регулировка фасада в трех плоскостях
▬ Простая бесступенчатая настройка
силового механизма

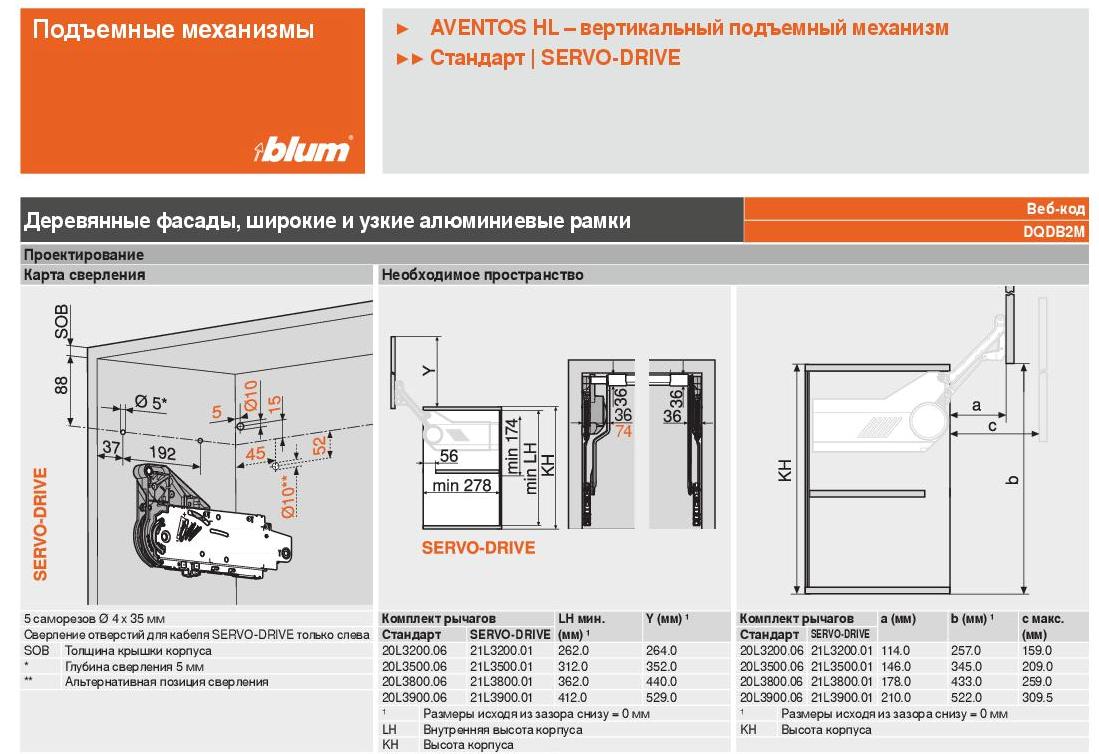

1. Расчет посадочных отверстий для установки силовых механизмов Авентос HL

Рассчитаем посадочные отверстия для фиксации силового механизма (на нижнем рисунке выделено красным - посадочные выступы)

На рисунке 1 (внизу) - чертеж разметки для установки силового механизма Авентос HL, обратите внимание на SOB - это толщина верхней крышки, если Вы делаете установку в собранном корпусе, внимательно делайте отсчет H. (размер от внутренней стороны крышки будет 88мм)

В нашем случае если боковина видимая а верхняя крышка внутри - расчет ДСП 18 мм + 88 = 106 мм (Отступ по боковине)

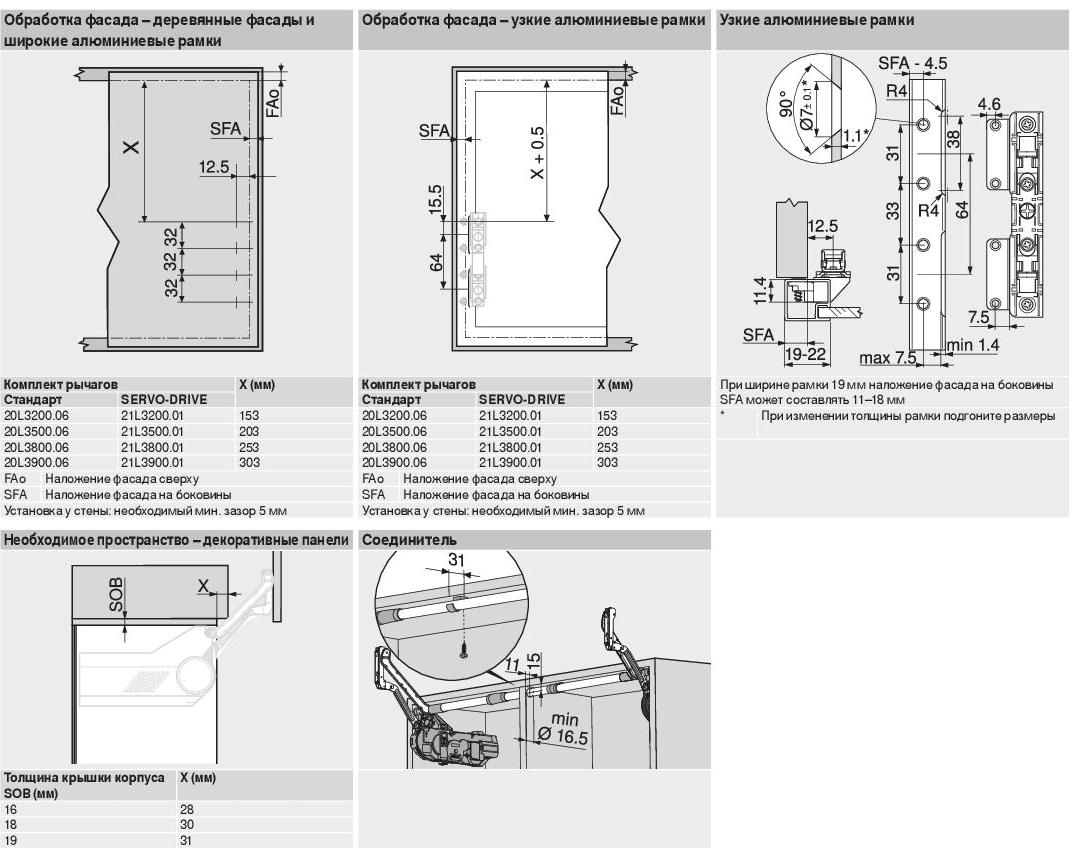

2. Разметка фасада для установки креплений фасада.

На рисунке 2 (внизу) - чертеж разметки для установки крепления фасада Авентос HL, обратите внимание на FAo - это наложение фасада на крышку корпуса.

Например, толщина крышки корпуса 18 мм, а зазор между верхними линиями фасада и крышки 3мм, тогда FAo = 15мм

Размер 153 отсчитывается от нижней линии крышки, что не совсем удобно, при разметке от внешней линии фасада размер будет 153 + FAo.

Для нашего примера
153 + 15 = 168 мм

SFA - это то же, что и FAo только для бокового наложения.

Например, ширина корпуса 600 мм, ширина фасада 596, толщина стенки корпуса 18 мм, тогда
SFA =18 - (600-596)/2 = 16 мм,
Тогда отложенный по вертикали размер будет 16 + 12,5 = 28,5 .
