Описание монтажа и установки  Aventos HK-S Blum. Как смонтировать в шкафчик Aventos HK-S.Инструкция, Размеры , присадка и остальные нюансы при монтаже Авентос HK-S. Видео инструкция по монтажу

▬ Идеальное решение при небольшой высоте
корпуса верхнего шкафа, в высоком шкафу и над
холодильником
▬ Высота корпуса KH макс. 600 мм
▬ Мягкое и бесшумное закрывание благодаря
встроенному BLUMOTION
▬ Открывание и закрывание без усилий
▬ Гармоничный комфорт движения с остановкой в
любом положении
▬ Монтаж без инструмента
▬ Регулировка фасада в трех плоскостях
▬ Простая бесступенчатая настройка
силового механизма
▬ Петли не требуются
▬ TIP-ON для фасадов без ручек

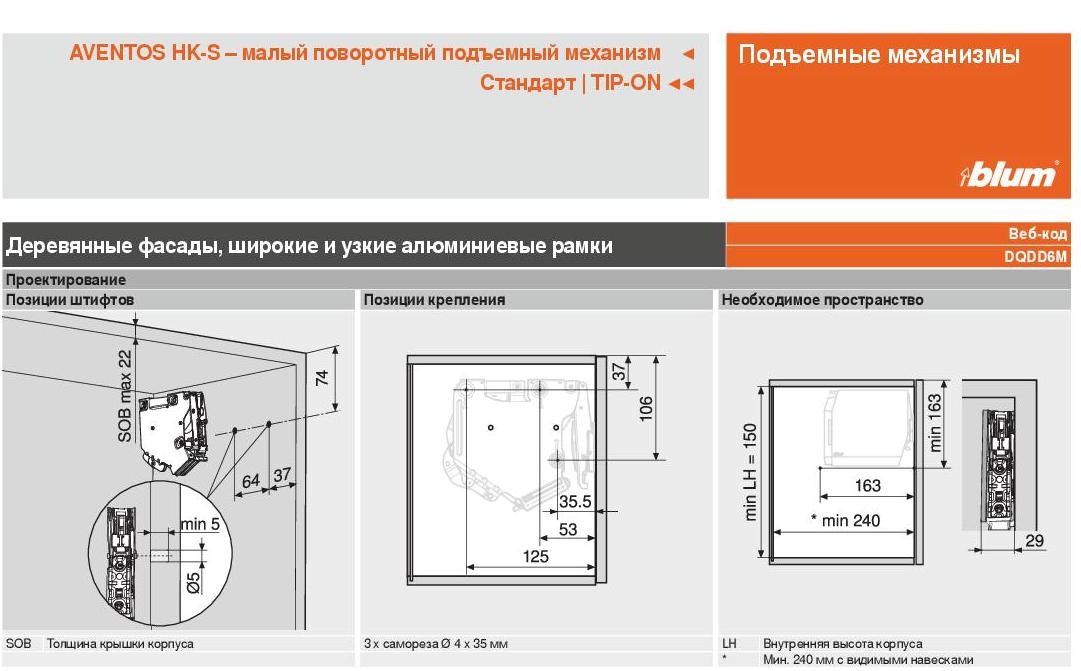

1. Расчет посадочных отверстий для установки силовых механизмов Авентос HK-S

Рассчитаем посадочные отверстия для фиксации силового механизма (на нижнем рисунке выделено красным - посадочные выступы)

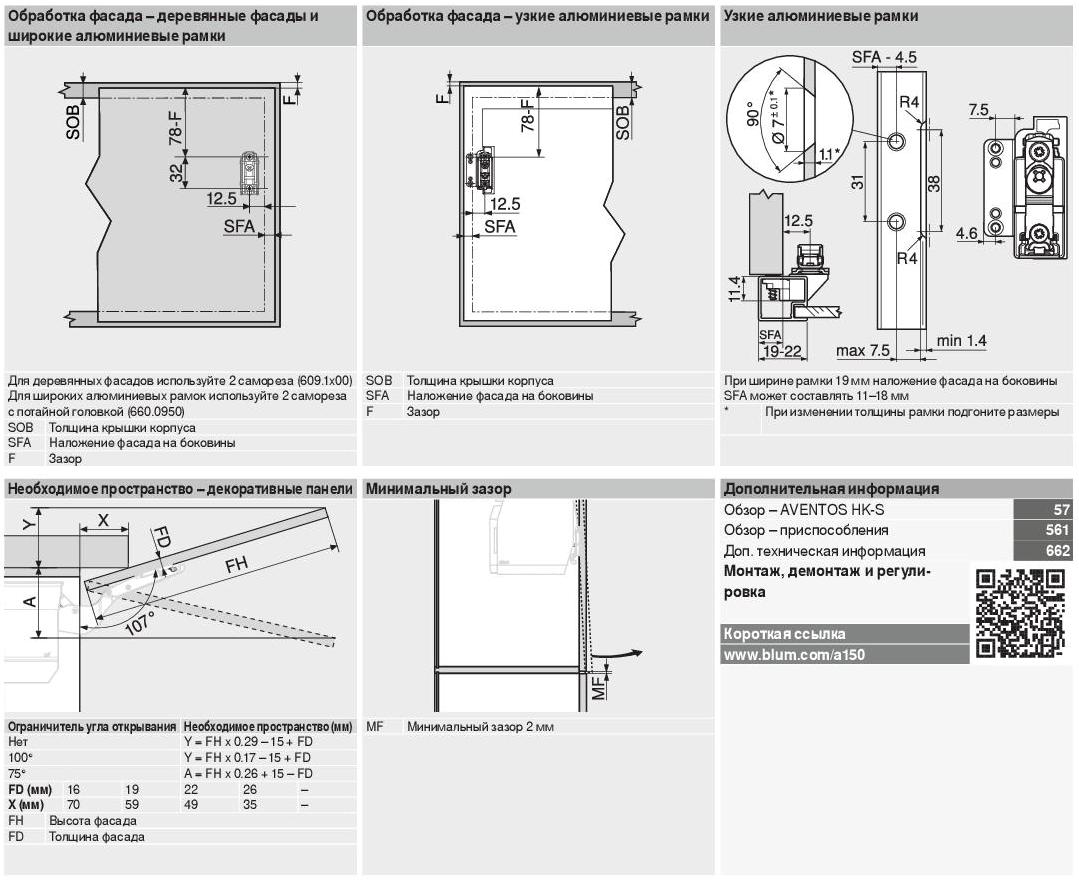

На рисунке 1 (внизу) - чертеж разметки для установки силового механизма Авентос HK, обратите внимание на SOB - это толщина верхней крышки, если Вы делаете установку в собранном корпусе, внимательно делайте отсчет H. (размер от Внутренней стороны крышки будет H-SOB  74-18 мм = 56 мм) В нашем случае  если боковина видимая а верхняя крышка внутри - расчет  74 мм (Отступ по боковине) 2. Разметка фасада для установки креплений фасада. На рисунке 2 (внизу) - чертеж разметки для установки крепления фасада Авентос HK-S, обратите внимание на F - это зазор сверху Например, толщина крышки корпуса 18 мм, а зазор между верхними линиями фасада и крышки 3мм, тогда F = 3мм Размер 78 отсчитывается от нижней линии крышки, что не совсем удобно, при разметке от внешней линии фасада размер будет 78 - F Для нашего примера размер с верху : 78 - 3 = 75 мм SFA - это для бокового наложения. Например, ширина корпуса 600 мм, ширина фасада 596, толщина стенки корпуса 18 мм, тогда SFA =18 - (600-596)/2 = 16 мм, Тогда отложенный по вертикали (с боку)  размер будет  16 + 12,5 = 28,5 . Видео инструкция по монтажу  Авентос HK-S
