Описание монтажа и установки  Aventos HK Blum. Как смонтировать в шкафчик Aventos HK .Инструкция, Размеры , присадка и остальные нюансы при монтаже Авентос HK. Видео инструкция по монтажу

▬ Идеальное решение при небольшой высоте корпуса
верхнего шкафа, в высоком шкафу и над холодильником
▬ Высота корпуса KH 205–600 мм
▬ Ширина корпуса KB до 1800 мм
▬ Мягкое и бесшумное закрывание благодаря встроенно-
му BLUMOTION
▬ Открывание и закрывание без усилий
▬ Гармоничный комфорт движения с остановкой в любом
положении
▬ Монтаж без инструмента
▬ Регулировка фасада в трех плоскостях
▬ Простая бесступенчатая настройка силового механизма
▬ Петли не требуются
▬ Встроенная система безопасности
▬ Встроенный бесступенчатый ограничитель угла открыва-
ния

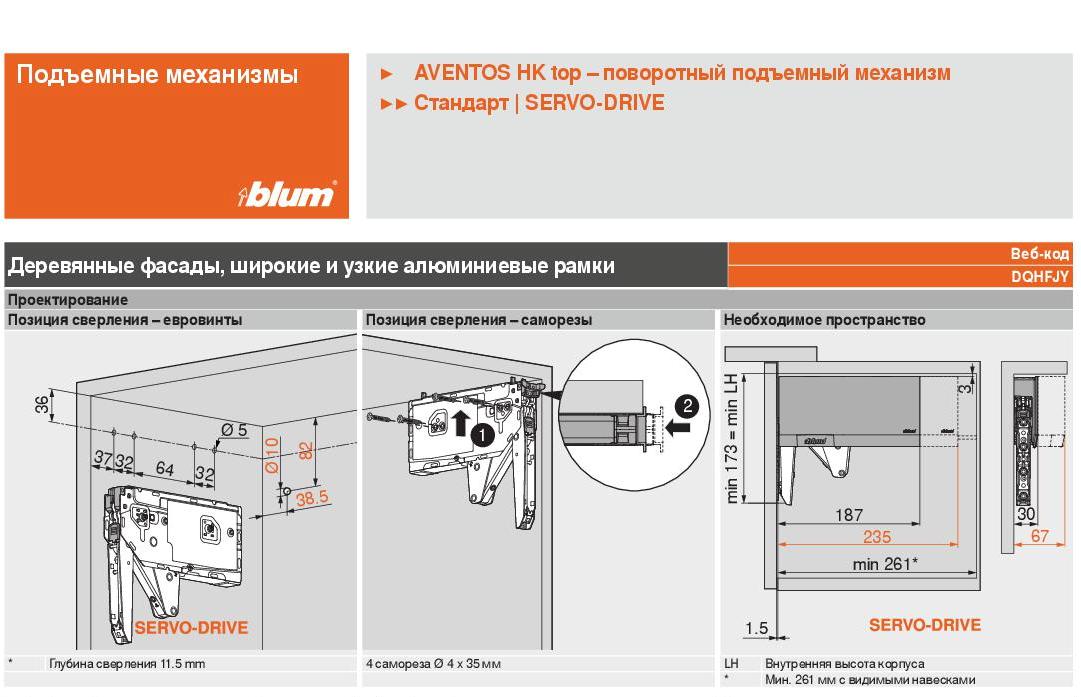

1. Расчет посадочных отверстий для установки силовых механизмов Авентос HK

Рассчитаем посадочные отверстия для фиксации силового механизма (на нижнем рисунке выделено красным - посадочные выступы)

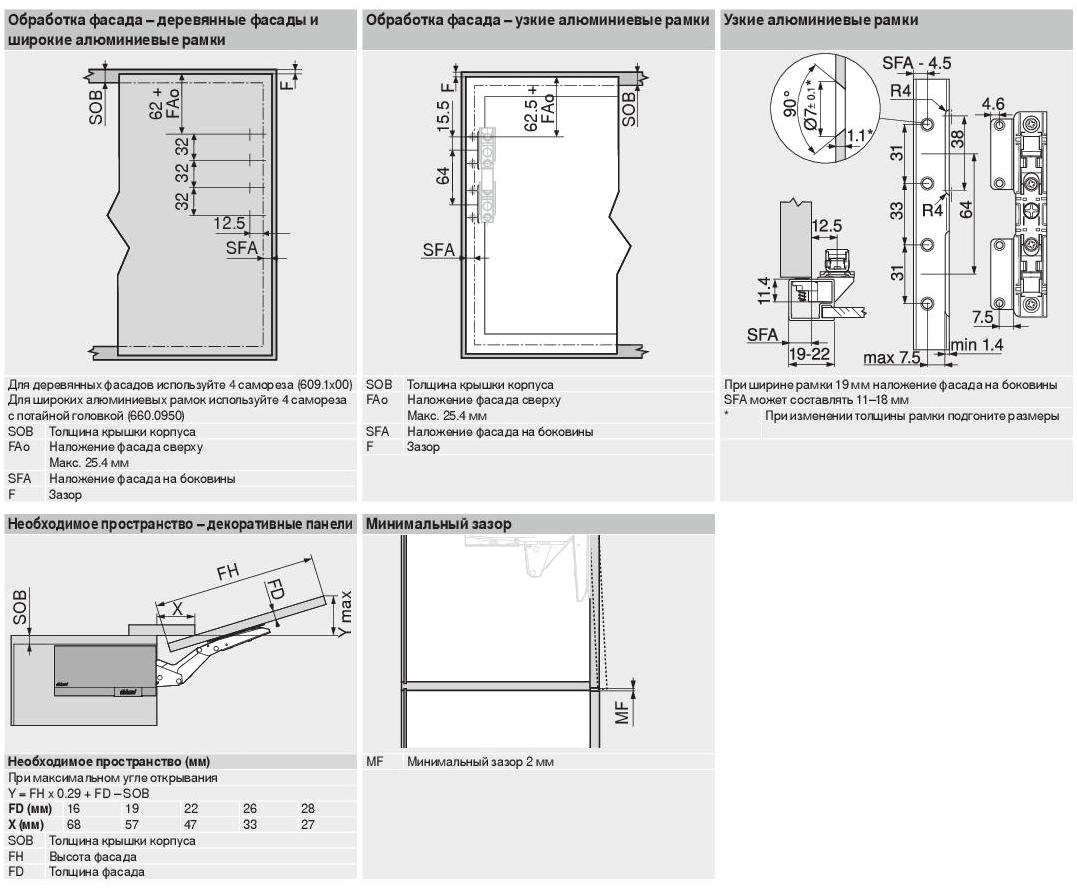

На рисунке 1 (внизу) - чертеж разметки для установки силового механизма Авентос HK, обратите внимание на SOB - это толщина верхней крышки, если Вы делаете установку в собранном корпусе, внимательно делайте отсчет H. (размер от внутренней стороны крышки будет 36мм) В нашем случае  если боковина видимая а верхняя крышка внутри - расчет  ДСП 18 мм + 36 = 54 мм (Отступ по боковине) 2. Разметка фасада для установки креплений фасада. На рисунке 2 (внизу) - чертеж разметки для установки крепления фасада Авентос HK, обратите внимание на FAo - это наложение фасада на крышку корпуса. Например, толщина крышки корпуса 18 мм, а зазор между верхними линиями фасада и крышки 3мм, тогда FAo = 15мм Размер 62 отсчитывается от нижней линии крышки, что не совсем удобно, при разметке от внешней линии фасада размер будет 62 + FAo. Для нашего примера размер с верху : 62 + 15 = 77 мм SFA - это то же, что и FAo только для бокового наложения. Например, ширина корпуса 600 мм, ширина фасада 596, толщина стенки корпуса 18 мм, тогда SFA =18 - (600-596)/2 = 16 мм, Тогда отложенный по вертикали (с боку)  размер будет  16 + 12,5 = 28,5 . Видео инструкция по монтажу  Авентос HK
