1. Расчет посадочных отверстий для установки силовых механизмов Авентос HS.

Рассчитаем посадочные отверстия для фиксации силового механизма (на нижнем рисунке выделено красным - посадочные выступы)

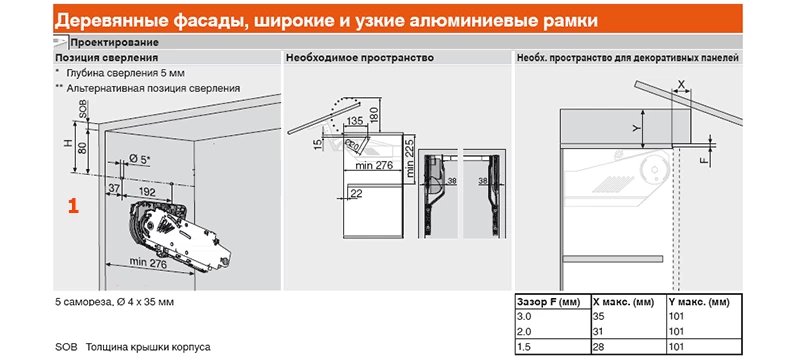

На рисунке 1 (внизу) - чертеж разметки для установки силового механизма Авентос HS, обратите внимание на SOB - это толщина верхней крышки, если Вы делаете установку в собранном корпусе, внимательно делайте отсчет H. (размер от внутренней стороны крышки будет 80мм)

В нашем случае  если боковина видимая а верхняя крышка внутри - расчет  ДСП 18 мм + 80 = 98 мм (Отступ по боковине)

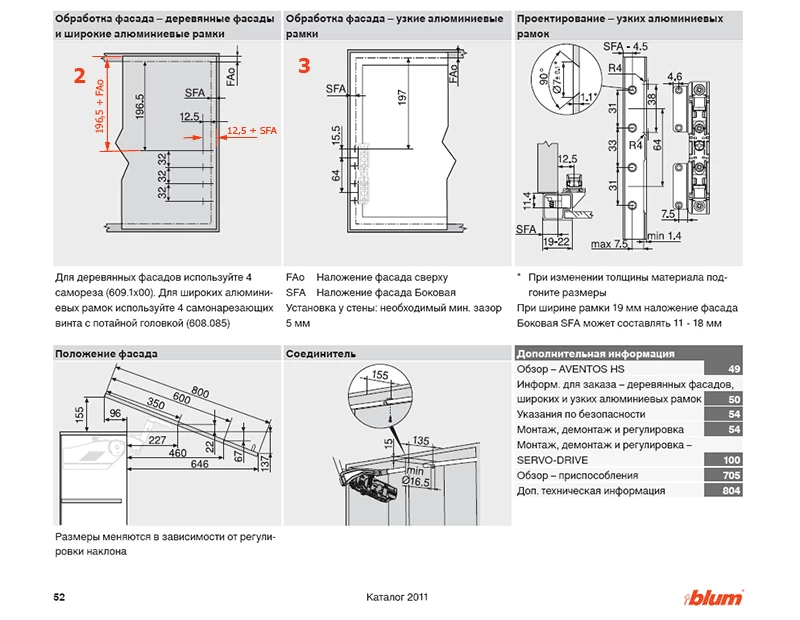

2. Разметка фасада для установки креплений фасада.

На рисунке 2 (внизу) - чертеж разметки для установки крепления фасада Авентос HS, обратите внимание на FAo - это наложение фасада на крышку корпуса.

Например, толщина крышки корпуса 18 мм, а зазор между верхними линиями фасада и крышки 3мм, тогда FAo = 15мм

Размер 196,5 отсчитывается от нижней линии крышки, что не совсем удобно, при разметке от внешней линии фасада размер будет 196,5 + FAo.

Для нашего примера размер с верху :
196,5 + 15 = 211,5

SFA - это то же, что и FAo только для бокового наложения.

Например, ширина корпуса 600 мм, ширина фасада 596, толщина стенки корпуса 18 мм, тогда
SFA =18 - (600-596)/2 = 16 мм,
Тогда отложенный по вертикали размер будет 16 + 12,5 = 28,5 .

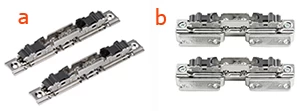

Крепления фасадов:

a) Крепление широких фасадов 20S4200

b) Крепление для узких алюм. рамок 20S4200A

Для алюминиевых рамок необходима фрезеровка пазов под крепление фасада, заказывайте фрезеровки у производителей фасадов, т.к. на фасаде из узких алюм. рамок в собранном виде эта операция вряд ли выполнима.

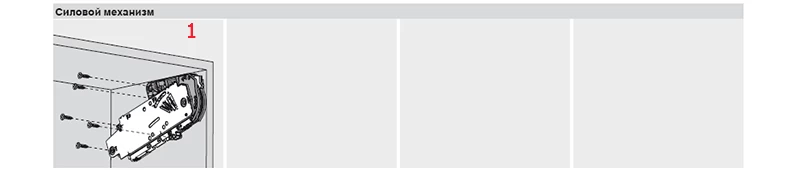

3. Монтаж АВЕНТОС HS: Установка силового механизма.

Установите силовой механизм в посадочные отверстия и зафиксируйте саморезами ∅ 4х35мм, как показано на рис.1

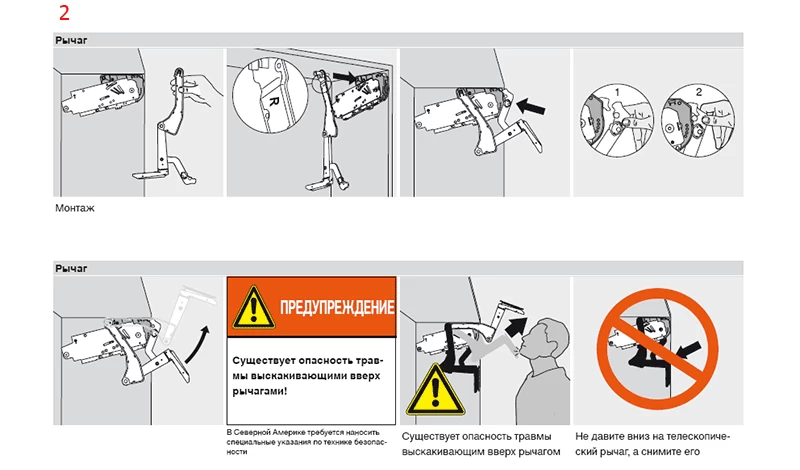

4. Монтаж АВЕНТОС HS: Установка силовых рычагов.

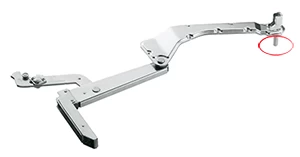

Возьмите силовой рычаг и вставьте штырь рычага в паз силового механизма (на пластмассовом корпусе)

5. Монтаж АВЕНТОС HS: Установка штанги (поперечного стабилизатора).

1. Для синхронизации работы силовых механизмов устанавливается поперечный стабилизатор - штанга. Для ширины корпуса до 1200 мм устанавливается штанга под раскрой (нужное отпиливается). Для ширины корпуса более 1200 мм устанавливаются 2-е штанги через соединитель.

2. Раскрой штанги. Если ширина корпуса до 1200 мм., то размер штанги считается так:
Внутр. ширина корпуса(LW) - 120 мм
Если ширина корпуса более 1200 мм., то размер каждой штанги считается так:
Внутр. ширина корпуса(LW)/2 - 139 мм

3. Далее берем раскроенную штангу, одеваем на нее заглушки, слева и справа, затем держатели штанги.

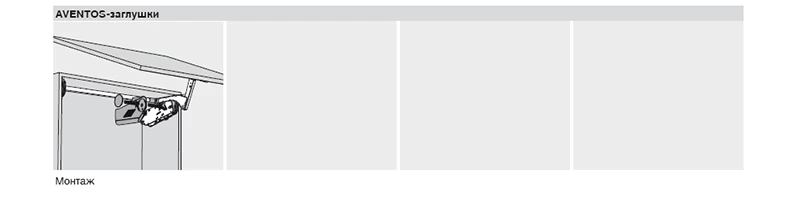

c) Заглушка штанги

d) Держатель штанги

Вот что получилось:

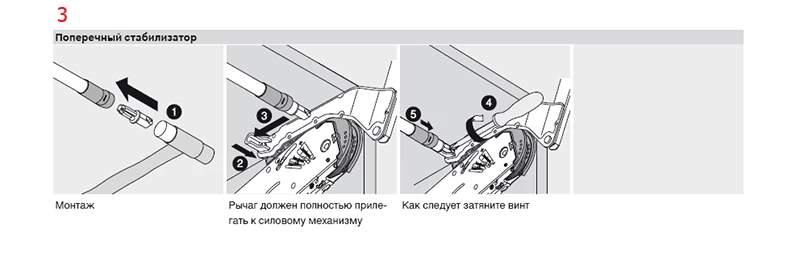

4. Далее все как на рис.3 (внизу)

Для стыковки штанг (при размере корпуса более 1200 мм) применяется соединитель и держатель штанги штанги.

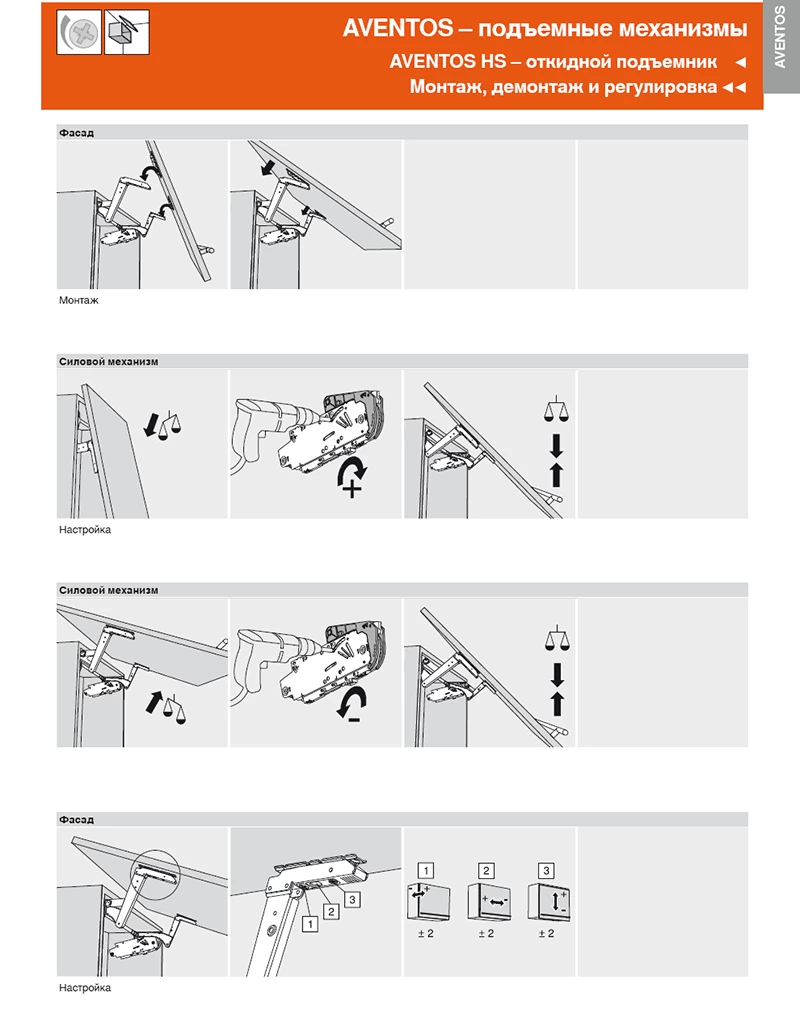

6. Установка фасадов, регулировка механизмов Авентос HS

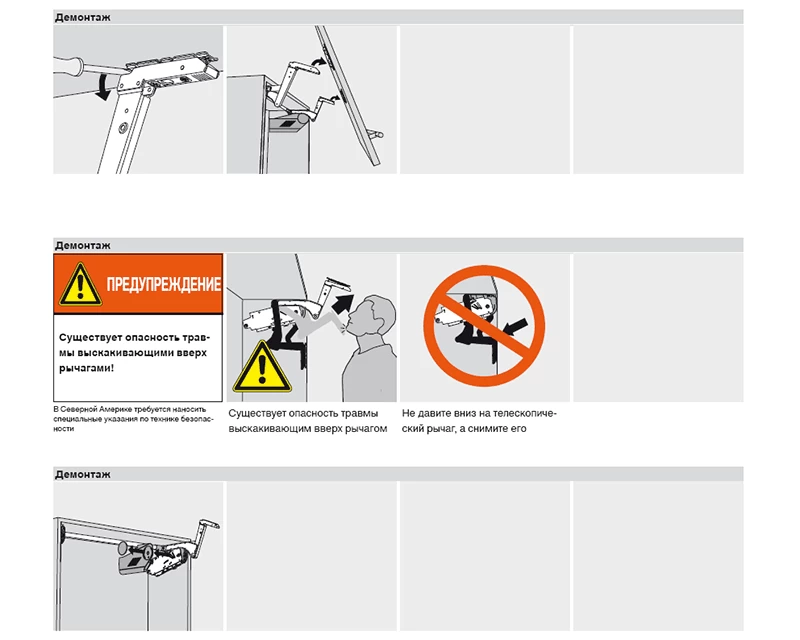

7. Демонтаж Авентос HS

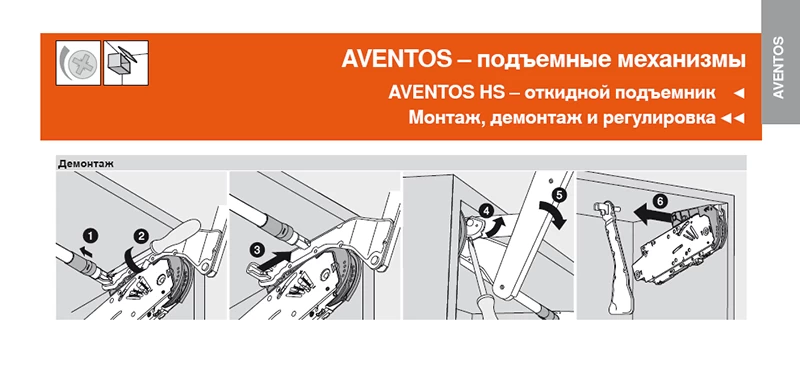

8. Демонтаж поперечного стабилизатора
