Описание монтажа и установки  Направляющих TANDEM для 18- 19 мм полное выдвижение Blum. Как смонтировать в шкафчик TANDEM 18-19 мм Blum .Инструкция, Размеры , присадка и остальные нюансы при монтаже направляющих

1. Обработка боковин. Ширина ДНА выдвижного ящика Тандем.

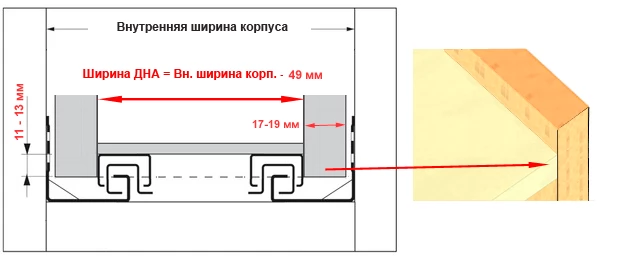

Проектирование направляющих для выдвижного ящика

Ящик должен иметь выступающее ребро, роль которого в том, чтобы закрыть направляющую, т.к. Тандем - это скрытые направляющие. Также ребро служит для фиксации ящика на них. Толщина ребра должна быть для Tandem 18 мм.

ДСП 18 мм: ШИРИНА ДНА = ВНУТР. ШИРИНА КОРПУСА - 49 мм

На примере шкаф у нас 600 мм.  Направляющие 500 мм .Внутренняя ширина корпуса 564 мм  Ширина дна 564-49 = 515 мм , Размер ДНА   -  515 х 490 мм

2. Длина ДНА и глубина корпуса.

Длина ДНА и глубина корпуса.Необходимое пространство.

После сборки все должно выглядеть так, как на рисунке слева.
Обратите внимание, на Длину дна.
ДЛИНА ДНА = ДЛИНА НАПРАВЛЯЮЩЕЙ - 10 мм.
Разберем на примере.
Допустим, мы выбрали направляющую 500 мм.
Тогда ДЛИНА ДНА = 500 - 10 = 490 мм.

При ширине шкафа 600 мм размер ДНА   -  515 х 490 мм

Обратите внимание на глубину корпуса!
Например, если мы выбрали направляющую 500 мм, то глубина корпуса = 500 + 3 = 503 мм.

3. Высота ящика.

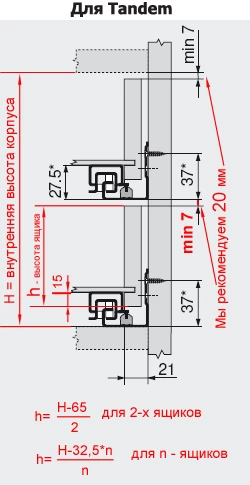

Высота  ящика.

Общая высота стенок ящиков = 138*4 = 552 мм.
Три ящика высотой 100 мм - это 300 мм.
Тогда нижний будет высотой 552 - 300 = 252 мм.
Надеюсь, идея понятна!

4. Установка замков на выдвижной ящик.

Установка замков для направляющих выдвижных ящиков Тандем.

После того, как ящик собран, установите замки. Замки служат для фиксации ящика на направляющих Тандем.

Все просто: плотно приложите замок между ребром и фасадом и зафиксируйте на саморезы.

Кстати, замок также обеспечивает регулировку фасада по высоте! (Колесик на замке).

5. Отверстия в задней стенке выдвижного ящика.

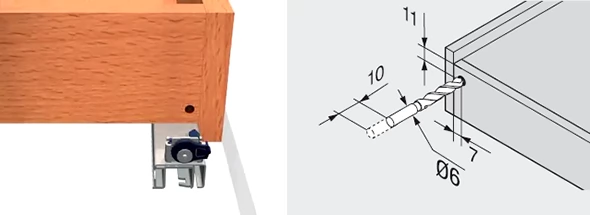

Отверстия в задней стенке ящика для направляющих Тандем.

Насверлите отверстия в задней стенке ящика, как показано на рисунке. Эти отверстия служат для дополнительной фиксации выдвижного ящика специальным штырем, который находится на конце направляющих и позволяет, также, регулировать наклон фасада.

Как установить выдвижной ящик на направляющие Тандем

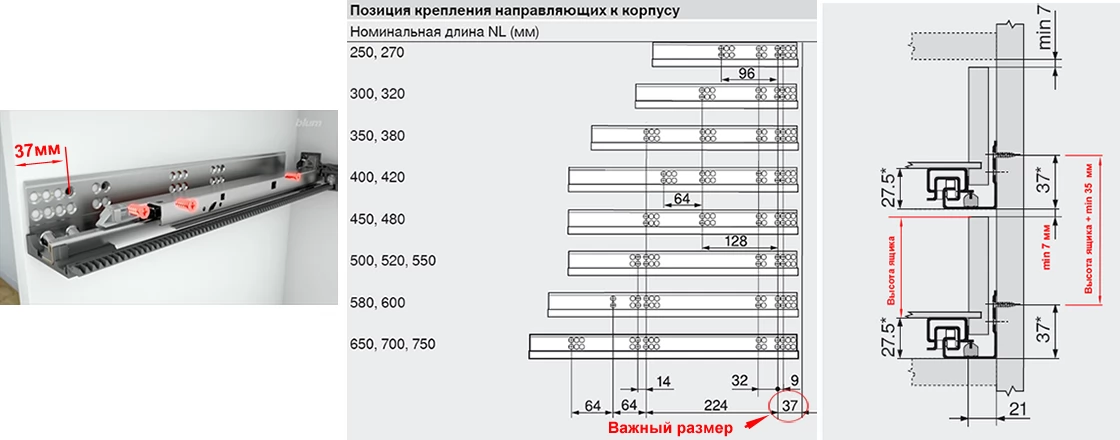

Установка направляющих для выдвижных ящиков Тандем.

Обратите внимание на размер 37 мм от края корпуса до 4 - го отверстия в направляющей, он должен выдерживаться точно! Левая и правая направляющая должны находиться на одном уровне. Под уровнем мы понимаем одинаковый отсчет размеров относительно корпуса (шкафчика). Обратите внимание на правильные позиции направляющих на одной стенке. Расстояние между направляющими (третий рисунок) нужно выбрать так, чтобы между верхом ящика и следующей направляющей был зазор не менее 7 мм!, а лучше больше, мы бы рекомендовали не менее 20 мм.
Учтите этот момент при расчете высоты боковин ящика!

Инструкция монтажа ТАНДЕМБОКС BLUM ДСП 18 мм По этой ссылке !!!
